Selasa, Maret 31, 2009

Video design Pres tool with SW

Gelas

Contoh produk hasil rendering dengan PhotoView360, yang ada di SolidWorks 2009

Add Material Baru

Q. Bagaimana cara add standar material yang baru?
A. - Klik Option pada pulldown menu
- Kemudian di system Option pilih File Location
- Browse di pemilihan area sebelah kanan lalu pilih material data base
- Pilih lokasi sldmaterials
- Lalu Add

Sabtu, Maret 28, 2009

Add dimensi langsung ketika membuat sketch

Q. Bagaiamana cara memberikan dimensi langsung ketika membuat sketch?
A. Pastikan setingan sudah 'enable on screen numeric input on entity creation', caranya : Tools - Option - Sketch - Centang 'enable on screen numeric input on entity creation'

Jika sudah kita setting, ketika kita membuat sketch jangan lupa option Add dimension nya di centang.

Jumat, Maret 27, 2009

Mengecek Part Tabrakan di Assembling

Berikut ini cara mengecek part bertabrakan atau tidak

Membuka File berbeda Window


Apabila kita telah membuka file lebih dari satu, kemudian kita ingin berpindah dari satu file ke file lainnya, maka kita harus klik tab window kemudian pilih file yang ingin kita buka. Cara praktis adalah dengan menggunakan tombol CTRL + TAB.
Maka akan muncul dialog box yang menampilkan gambar file yang telah dibuka.

Kamis, Maret 19, 2009

Kitchen Equipment

Animasi Spring



CreatedBy: Rizki

Furniture

Design anda tampak nyata seperti sudah di buat. Gambar diatas merupakan hasil rendering dengan menggunakan PhotoView360 yang ada di SolidWorks 2009. Sangat membantu untuk presentasi ke customer anda.

Car Pump

Hasil Rendering dengan menggunakan PhotoView360.

Cara membuat drawing menjadi pdf


Q. Bagaimana cara save drawing menjadi file pdf ?
A. Buka drawing - save as - pdf file-












Membuka File dari SolidWorks versi tinggi ke versi lebih rendah

Q. Vendor kami menggunakan solidworks versi 2008 sedangkan kami menggunakan solidworks 2005, bagaimana solusinya? karena setahu kami solidworks versi terbaru tidak bisa dibuka di versi lebih lama.

A. Benar versi terbaru tidak bisa dibuka di versi lebih lama. Solusinya dengan cara save as part di versi terbaru ke dalam iges file atau neutral file lainnya. Buka file tersebut di solidworks versi lama, untuk memunculkan featurenya bisa menggunakan FeatureWorks.

Cara menampilkan FeatureWorks, ke Tools- Add in- centang FeatureWorks
Sesudah FeatureWorks pilih Recognize Features.

Reduce Size File

Permasalahan yang sering muncul ketika kita membuat 3D part dengan software 3D adalah size file yang besar. Bagaimana caranya agar file tersebut bisa di kecilkan? Agar memudahkan dalam transfer file? (misalnya menggunakan flashdisk).

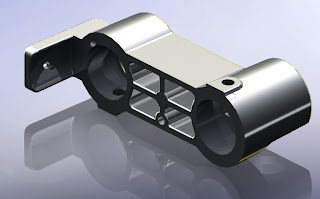

Size File gambar seperti disamping sebesar 1, 16MB. Kita dapat me-reduce size file tersebut dengan cara men-suppress semua fitur yang ada, sehingga size file nya dapat di reduce sampai dengan 917 Kb. Cara kedua adalah dengan metoda file shadowing, yaitu dengan cara membuat fitur extrude yang menutupi seluruh body part sehingga membentuk kotak saja, file tersebut dapat di reduce menjadi 931 Kb.
Buat rectangle yang menutupi body part, lalu extrude. Sehingga membentuk kotak. Fitur extrude tersebut bisa kita delete kembali ketika kita menginginkan bentuk asli partnya.

Selasa, Maret 17, 2009

2008 vs 2009

Apa yang terbaru dari 2009????


Dual Unit pada tools measure


Pada SolidWorks 2009, kita bisa menampilkan hasil pengukuran dalam dual unit.
Hal ini dimaksudkan agar tidak terjadi salah konversi satuan antara dua user yang berbeda sistem satuan, misalnya designer dari amerika menggunakan inch dan designer dari jepang menggunakan mm.
Tools-Measure-unit precision-user custom setting-use dual units.

Merubah unit mass dari grams menjadi Kg


Q. Bagiman cara merubah unit mass dari grams menjadi Kg?
A. Tool-Mass Properties-muncul dialogbox mass properties- Klik Option- Use Custom Setting- Mass -Kg

Selasa, Maret 10, 2009

Input Dimensi Beda Satuan


Q. Bisakah kita memasukan dimensi dengan berbeda satuan? misalnya mm dan cm?
A. Bisa. Ketikan langsung pada toolbar modify dimension, misalnya 10 mm kemudian + 1 cm kemudian + 1 in.

Cara Mudah Merubah Orientasi Pandangan


Untuk merubah orientasi pandangan kita bisa menggunakan reference triad (sumbu pada origin yang berada di sebelah kiri bawah).



Pilih Axis/ Sumbu untuk melihat view normal terhadap screen.
Shift + Select untuk me-rotate 90 derajat terhadap sumbu yang dipilih.
Ctrl + Shift + Select untuk me-rotate 90 derajat arah sebaliknya terhadap sumbu yang dipilih.
Alt + Select untuk me-rotate view terhadap sumbu yang dipilih.
Ctrl + Alt + Select untuk me-rotate view arah sebaliknya terhadap sumbu yang dipilih.
Untuk setting derajat memutarnya Tool-Option-System Option-View.

Cara ini bisa digunakan di SolidWorks 2009.

Jumat, Maret 06, 2009

Change Quickly

Merubah design dengan fitur 3D instant dengan cepat dan akurat tanpa dipusingkan dengan hirarki CAD. Kita juga bisa melihat langsung berapa mass dari design yang kita rubah.

Design Clipart dan Instant 3D

SolidWorks fokus pada design bukan pada aturan-aturan CAD. Dengan fitur Design Clipart kita bisa mencari dan menggunakan kembali entities-entities dari SolidWorks, DWG dan DXF file.
Part di Dissect menjadi fitur (extrude dan cuts, sketches dan block).
Drawing di Dissect menjadi general table dan block.
DXF/DXF file di Dissect menjadi table, block dan views.

Berikut ini video tutorial 3D instant.


Pack and Go


Pack and Go merupakan salah satu Fitur SolidWorks untuk mengumpulkan semua yang terkait dengan file suatu model baik itu part, assemblies, drawing, references, design table, design binder,PhotoWorks dan hasil dari simulasi kedalam folder atau zip.
Kita bisa langsung mengirimkan design yang kita buat dengan menggunakan fitur Pack and Go tanpa khawatir ada references yang tidak terkirim.

Langkah-langkah menggunakan fitur Pack and Go:
- Buka file yang akan kita kirim (misalnya suatu assemblies)
- File - Pack and Go
- Pilih file-file yang akan di masukan
- Pilih tempat menyimpan file
- kemudian Save

Demikian pembahasan pack and go, semoga bermanfaat.

Salam,-

Kamis, Maret 05, 2009

Derajat,menit


Q. Bagaimana memunculkan nilai menit dalam dimensi sudut?
A. Tool-Option-Document Properties-Units-Angle

Animasi Rantai

Memunculkan Toolbox

Q. Bagaimana cara memunculkan toolbox?
A. Tools-Add in-centang toolbox dan toolbox browser

Reseller SolidWorks Indonesia

http://www.trimedia-persada.com/

PT.Trimedia Persada
VAR (Value Added Reseller) SolidWorks Indonesia

Gedung Perkantoran Mutiara Faza
Jl. Condet Raya No 27 RD 3
Jakarta Timur
Telp : +6221 877 853 75; 877 853 76
Fax : +6221 877 821 63

Setting unit

Q. Bagaimana cara setting unit?
A. Tools-Options-Document Properties-Units-Unit sytem.
