Teknik Smart Component, untuk mempercepat pekerjaan.

Hello agan semua,,,
Dalam kesempatan ini saya akan membahas mengenai smart component. Smart component ini bisa digunakan untuk mempercepat pekerjaan, misalnya saya ingin menempatkan guide post (-tools design-) tetapi lubang sama baut-bautnya sudah langsung jadi, tanpa kita create manual.
================================================================
Tutorial ini di tujukan bagi yg sudah menguasai pembuatan part dan assembling, karena step pembuatan part dan assembling tidak akan di bahas.
================================================================
So berikut ini step-stepnya gan....

Pertama agan buat guide post...seperti gambar di bawah ini ->

Kemudian Simpan dengan nama guide post. < boleh juga kalau agan mau buat konfigurasi beberapa ukuran dari design ini >

Next -> Agan buat plat seperti tampak pada gambar di bawah ini.

Kemudia simpan dengan nama plat.

Sehingga kita punya dua komponen yaitu komonen guide post dan pelat.

Next -> Assemblingkan dengan tools asembly <mate> sampai membentuk suatu assembling seperti di bawah ini...tambahkan juga lubang untuk bolt pada plat dan assemblingkan bolt pada part dengan mengambil dari toolbox.

Buat Smart Component ->

Klik Tools -> Make Smart Component

Lalu masukan parameter-parameter yg diminta seperti pada gambar di bawah ini,

Lalu klik OK

Setelah di save...

Untuk mencobanya assemblingkan guide post tersebut ke plat yg lain, kemudian klik kanan lalu pilih Insert Smart Component.

Dan secara otomatis baut serta lubang-lubangnya bisa langsung jadi....

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

Sebagai tambahan untuk mempercepat 'mate' - menempatkan komponent bisa menggunakan mate reference

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

Silahkan di coba ya gan.......



SolidWorks 2012 Datang Juga

Akhirnya setelah kita tunggu-tunggu datang juga....

Silahkan bagi customer yg masih aktif subscription service untuk mendownload SolidWorks 2012 SP0

Kunjungi link  ini,untuk mendownload...

Dan hadirilah seminar launch solidworks 2012, pastikan anda yg pertama untuk melihat teknologi terbaru solidworks versi 2012.

Jadilah saksi teknologi terbaru yg tidak dimiliki CAD manapun saat ini yaitu 'COSTING'

dimana kita bisa mengetahui biaya produksi dari produk yg kita buat secara real time.

Silahkan register di link ini.

Perjalanan SolidWorks 1995 -2012

SolidWorks 2012

Akhirnya Datang Juga.....!!

SolidWorks 2012,,berikut preview solidworks 2012

Silahkan kunjungi link ini untuk explore lebih lanjut

Bagaimana cara meng-import file stl ke solidworks menjadi solidbody dengan mudah?

Setelah berkunjung ke blog sesama solidworks kers..saya menemukan artikel teknik untuk meng-import file stl ke solidworks. dengan bantuan software opensource yaitu mesh lab.











1. Download software gratis mesh lab pada link ini.
2. Instal softwarenya
3. Buka file stl dengan software mesh lab.
4. setelah kebuka, di software matlab klik File -> Export mesh as -> pilih dxf
5. Save
6. Buka file dxf tadi dengan solidworks
7. Pilih tipe file dxf

pilih import to a new part as -> 3d curve or model.

teknik ini sangat membutuhkan spesifikasi hardware yg tinggi, sebaiknya running di versi 64 bit.

Cut with surface dan extrude up to surface

Dalam kesempatan ini, kita akan membahas teknik cut with surface dan extrude up to surface. Model yg digunakan untuk mempelajari teknik ini adalah body guitar seperti pada gambar di atas.

surface bisa kita gunakan sebagai construction geometry, sehingga kita bisa menggunakan surface untuk memotong solid body yg kita buat.

Dalam picture sample model di atas ada surface body dan ada sketch line.
Yang pertama kita akan menggunakan teknik cut with surface.

Langkah-langkahnya adalah sebagai berikut,
1. Extrude boss sketch tersebut sampai melewati surface body nya.

2. Klik OK

3. Insert -> Cut -> with surface

4. Pilih surface yg warna kuning, tentukan arah pemotongannya, dan OK.

Klik kanan di surface bodi pilih Hide Body

Cara yg kedua dengan menggunakan extrude up to surface,

1. Pilih sketch

2. Klik extrude boss -> end condition pilih extrude up to surface

3. Pilih surface

4. Hide surface body nya

Virtual Sharp

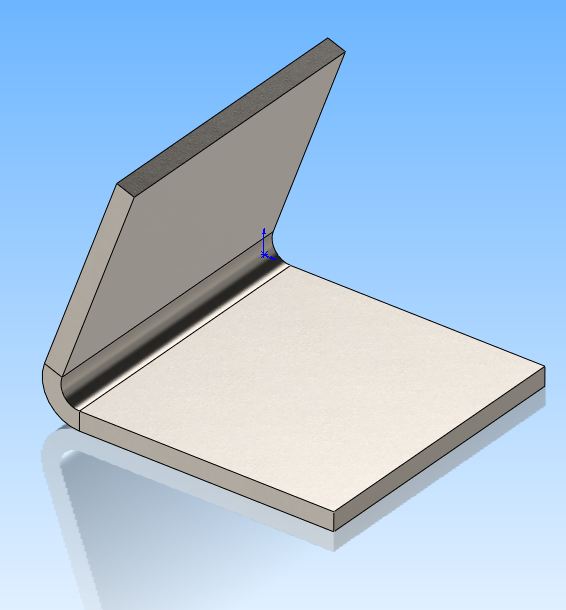

Picture di atas, komponen yg dibuat dengan teknik sheet metal di dalam solidworks. untuk manufacture nya di bending.

Berikut ini akan di bahas teknik virtual sharp, yaitu memberikan dimensi dari ujung ke titik pertemuan garis miring dan garis horizontal.

Langkah-langkah untuk membuat dimensi seperti model di atas adalah sebagai berikut,

1. Buat model seperti gambar 3D di atas dengan menggunakan teknik sheet metal.

2. Buat drawing nya dari model yg sudah kita buat tadi.

3. Pada drawing klik garis yg horizontal.

4. Hold tombol Ctrl pada keyboard.

5. Klik garis yg miring.

6. Pilih point pada tab sketch.

7. Berikan dimensi dengan menggunakan smart dimension.

Merubah Orientasi Model

Bagaimana merubah orientasi  model?

Terkadang kita mendesign model di solidworks dan akan dilakukan analisa di software lain sementara ketika di export ke step orientasi (x,y,z) nya berbeda dengan yg diinginkan.

- Dengan cara membuat Referense Geometri yg baru.

Pilih posisi referense geometry sesuai dengan gambar di bawah ini.

maka hasilnya akan menjadi seperti model di bawah ini.

Lalu Klik File -> Save As -> STEP -> Klik Option

Output Coordinate systemnya pilih "coordinate system 1"

Lalu klik OK

Curve Projected

Mengenal perintah curve projected.

Bentuk curve ini di bentuk oleh dua sketch circle. Sketch pertama di buat di plane front dengan bentuk circle berdiamater 100, dan bentuk circle yg kedua dibuat di plane top dengan diameter 80.

Setelah kedua sketch terbentuk. Dari pull down menu klik Insert -> Curve -> projected

Pilih sketch on sketch

Lalu pilih kedua sketch tersebut.

Maka jadilah kurva hasil proyeksi dari kedua sketch tersebut.

Dengan perintah filed surface dan thicken bentuklah kurva tersebut menjadi solid body.

Selamat mencoba,

First Look 3dVia Composer 2012

Update dari tweeter, ternyata sudah ada video 2dvia composer 2012...cekidot videonya gans..

The 7 Habits of Highly Effective SolidWorks Users

Tentu anda tidak asing dengan 7 habits karya stephen R copey.

Berikut ini artikel The 7 Habits of Highly Effective SolidWorks Users.

1. Customize the user interface

2.  Implement corporate standard

3. Dont skimp on hardware

4. Buy and use Partner product

5. Capture and Comunicate design intent

6. Manage Data and Collaborate

7. Get Training

Donlot artikel lengkap klik disini gan...

Mengedit model dengan cepat menggunakan fitur move face dan instant3D

Dengan Feature Move Face kita bisa melakukan editing model dengan cepat. Kita bisa offset,translate ataupun rotate face.

Untuk mengakses perintah move face.
Klik Insert -> Face -> Move Face

Perintah Move Face ini bisa kita gunakan untuk file import yang tidak mempunyai history pembuatannya (feature manager). Jadi apabila kita punya model dari sistem CAD yang lain kita bisa mengeditnya di solidworks dengan cepat dan mudah dengan menggunakan feature Move Face.

Sebagai contoh model di bawah ini;

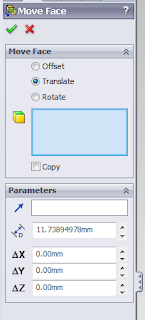

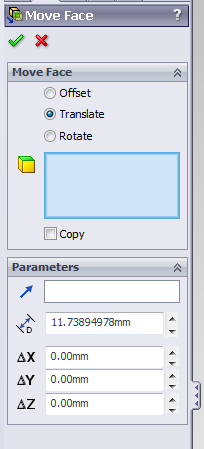

Klik insert -> Face -> Move Face

Pilih translate.

Lalu pilih permukaan yang ingin kita ubah.

Maka akan muncul triad.

Pilih sumbu mana permukaan akan kita tarik, lalu drag.

Lalu OK.

Konsep yang sama untuk offset dan rotate.

Untuk rotate masukan referensi sumbu putarnya, bisa menggunakan edge atau axis.

Kita juga bisa meng copy bentukan dengan memilih pilihan copy.

======================= >>>

Instant 3D

Salah satu tools untuk melakukan pengeditan dengan cepat adalah instant3D.

Aktifkan Instant3D pada toolbar feature,

Bagaimana cara kerjanya?

Sangat sederhana dan mudah, pilih face -> lalu muncul dimensi atau tanda panah -> lalu drag

Salah satu kelebihan dari move face dan instant3D adalah menjaga feature dan design intent, tidak seperti teknologi ST yang menghancurkan history pembuatan atau feature, sehingga aplikasi di lapangan sangat sulit untuk digunakan.*

*(opini pribadi)

Cara Cepat Memahami Ikon PDMW

Silahkan download di link ini, untuk memahami ikon pdmw. format dokument pdf.

Info : Kontes design SolidWorks

Meneruskan informasi mengenai kontes design yg diselenggarakan oleh SolidWorks ...silahkan informasi lengkapnya ada di bawah ini ;

=======================================

Win a trip to Belize and more in the SolidWorks Green Design Contest

I'm excited today to write about the launch of our SolidWorks Green Design Contest, in honor of Earth Day. Many of you may not yet have tried the environmental assessment tool that comes free with SolidWorks, called SustainabilityXpress. Those of you who have played with Sustainability may not realize how useful it can be when used in conjunction with our Simulation tools.

Hopefully this contest will give you a nice excuse to try 'em all...especially with some cool trips and gadgets on the line. The concept of the challenge is pretty simple. We've provided a rather plain-looking model of a chair, and are asking you to redesign it -- or design it anew -- to make it functional, beautiful, and more sustainable.

If you're up to the challenge you could win some cool stuff. The Grand Prize in the commercial contest is a trip to Chaa Creek Eco Lodge in Belize:



I've been there, and yes, it's as awesome as it looks.

The Grand Prize for the student contest is a trip to SolidWorks World 2012. And for the runners-up, we're handing out a total of 14 iPads (including 3 for our top Reseller designs). There are 56 winners in all in the various categories, so your chances are pretty good!

I'm looking forward to checking out your designs with these characters on the judging panel:

• Al Dean, Editor-in-Chief, Develop3D and the newly-launched Develop3D Sustainability magazines
• Sol Diamond, Assistant Professor, Thayer School of Engineering at Dartmouth College
• Josh Mings, Owner/Editor, SolidSmack.com• Mark Buckley, VP of Environmental Affairs, Staples
• Stephen Endersby, Simulation Product Manager, SolidWorks
• Rick Chin, Director of Product Innovation, SolidWorks
• Asheen Phansey, Sustainability Product Manager, SolidWorks (that's me)

Why a contest for sustainable design? Earth Day is a celebration of our planet, and reminds us that the actions we take every day in doing our jobs can have a tremendous impact -- positive or negative -- on the natural capital and vibrant ecosystems that make the Earth our home. With 400K+ commercial users and 1M+ educational users, SolidWorks designers make a lot of the "stuff" that we use every day. What if we could boost awareness of the lifecycle impacts of our designs and products?

What I want everyone to realize is that you don’t always need to make sacrifices to advance sustainability -- you can make a product that’s greener, and still functional and beautiful. In invite you to "watch this space" for some tips and tricks for winning the contest in the weeks to come!

You can find out more about the SolidWorks Green Design Contest on our website.

And, because I can't resist, a couple more pictures of Chaa Creek, notably the bar and the nearby Mayan ruins in Guatemala...

Bagaimana Cara Membuat Knurling di Model 3D ?

Untuk pembuatan knurling bisa di 3D modelling atau di drawing. Pada posting ini akan di bahas pembuatan knurling di 3D modelling dengan teknis surface finish.

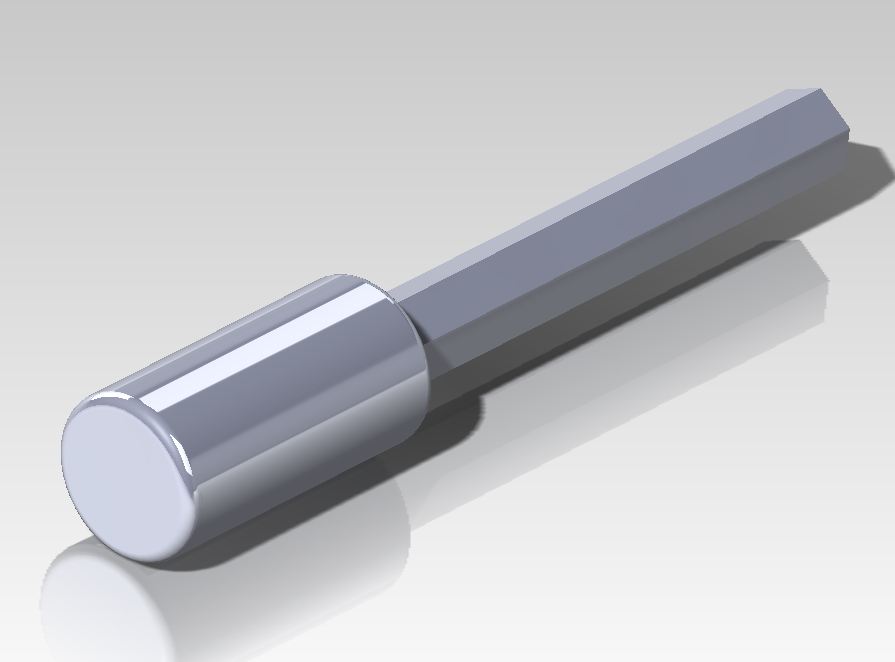

Model di atas akan di berikan knurling pada silinder yang lebih besar diameternya.

Langkahnya :

- Klik permukaan, lalu pilih appearance

Maka isi dialog box seperti pada gambar di bawah ini,

- Pilih surface finish

- Pilih Knurling

- Pada TAB Mapping masukan nilai sesuai dengan yang di inginkan, di sesuaikan dengan hasil bentukan yang proporsional.

- Klik centang (OK)

- Berikut ini gambar hasilnya.

Menghitung Volume Botol

Buat Plane dari atas neck offset ke bawah. itu adalah batas atas dari material yang akan mengisi botol.

Klik Insert -> Reference Geometry -> Plane

Pilih surface atas neck lalu masukan jarak offsetnya

Buat Rectangle dari plane tadi kemudian extrude bos...sampai menutup botol.

Yang harus di perhatikan adalah buat extrusinya menjadi dua body dengan cara merge resultnya di unchecklish (jangan di centang)

Kemudian, klik insert -> Feature -> Combine

Pilih  Substract untuk tipe pengerjaannya.

Pilih kotak sebagai main body nya dan botol sebagai bodies to combine

Kemudian OK...

Lalu Pilih body hasil substractnya...

Selanjutnya hitung volumenya dengan menggunakan mass prop..

Tools -> Mass Properties

Cara Menambahkan Profile Pada Weldment

Bagaimana cara menambahkan bentukan (profile) pada weldment ?

1. Dengan cara mendownload standard struktur member yang baru.
Caranya :
Klik Design Library yang ada di Task Pane.

Dengan menekan tombol Ctrl lalu klik standard yang akan di download.
Hasil download simpan pada folder yang diinginkan, kemudian extract.
lalu copy kan copy kan folder tadi ke weeldment profile.

Langkah kedua adalah buka standard struktur yang ada

Lalu edit sketch struktur tersebut, ubah dimensi sesuai dengan yang di inginkan.

Lalu save as dengan tipe file *.sldlfp

Selamat mencoba semoga bisa membantu.
