Mirror Component

Dari judulnya terdengar sepele, tapi justru sangat powerful. Check it out.

1. Pemilihan part yang akan di-mirror

Normally, kita pilih satu-per-satu part atau sub-assy yang ingin kita mirror. Bayangkan kalau jumlah part atau sub-assy pada file tersebut mencapai puluhan bahkan ratusan? Wasting Time banget kan?haha..

Nah, ada beberapa cara untuk memilih semua part yang akan kita mirror.
  1.1 Menggunakan Shift

*pilih part pertama (boleh paling atas/paling bawah atau manapun) yang ingin di-mirror

*Tekan dan tahan tombol Shift pada keyboard, lalu klik kiri pada part akhir yang ingin di-mirror

 2.2 Menggunakan CTRL+A

*Bawa kursor pada kotak dialog warna biru, lalu tekan dan tahan tombol CTRL, dan tekan tombol 'A' pada keyboard.

 2. Membuat Opposite Hand
Alasan menggunakan fitur mirror itu tentunya ingin membuat opposite hand  atau benda kebalikan dari benda aslinya (right to left ataupun left to right). tapi terkadang beberapa part justru hanya seperti di-pattern bukan di-mirror.
Normally, kita harus memilih opposite hand terhadap satu-per-satu part yang ingin kita mirror.

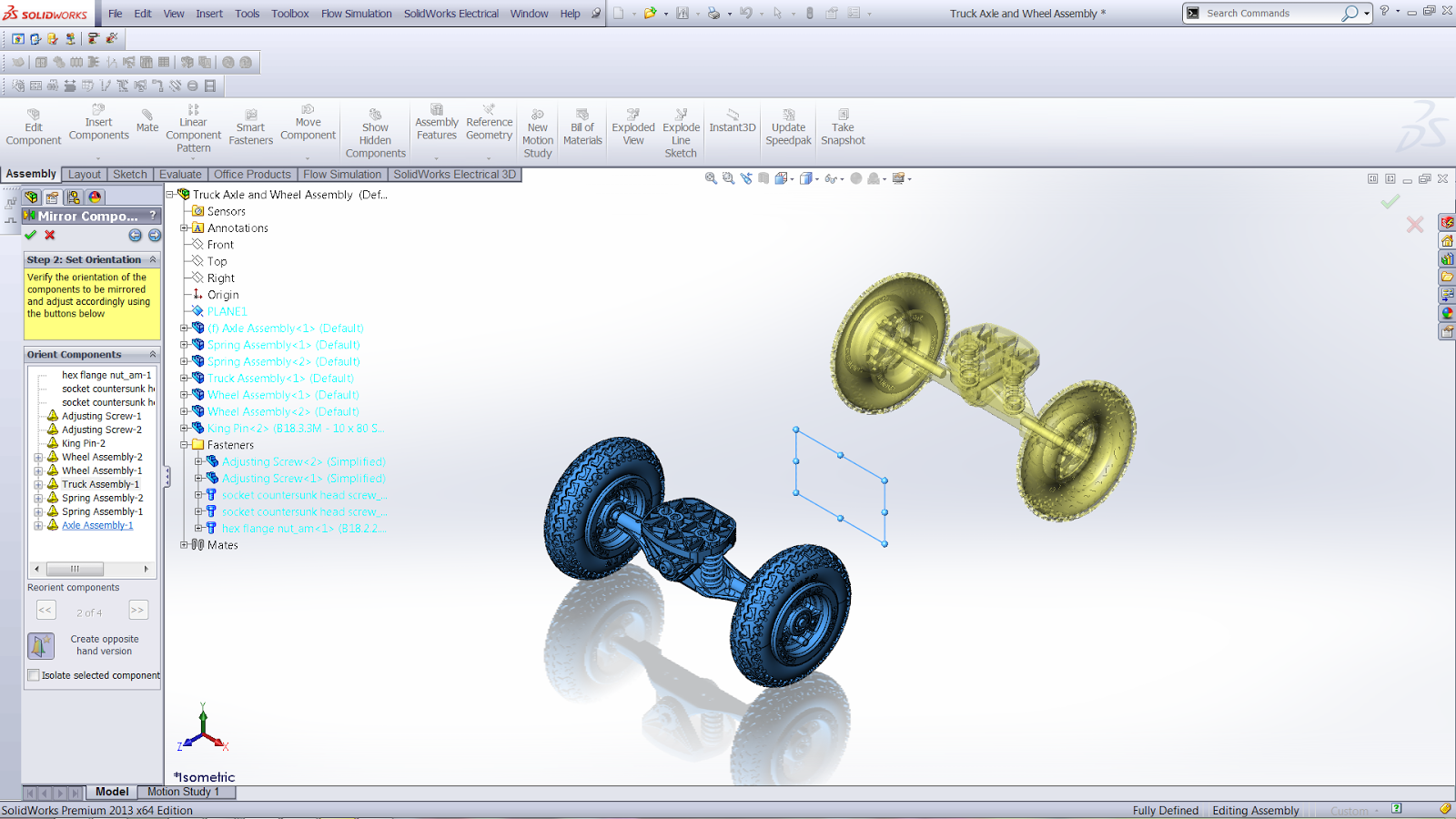

Permasalahannya kembali pada saat kita memiliki part dalam jumlah banyak. Dan, memang ada caranya untuk langsung memilih semua part untuk dibuat opposite hand-nya. Yaitu, dengan tekan dan tahan tombol CTRL lalu KLIK KANAN. Maka akan muncul pilihan seperti pada gambar di bawah ini:

Lalu pilih mirror all component

 Lalu pilih OK [check list berwarna hijau di sebelah kiri atas kotak dialog, atau di kanan atas area grafik].



Sekian tips and trick untuk feature mirror component.
LET'S GO DESIGN...with SolidWorks.. ^_^


-GP-

Great Fitur di SW 2013 : Intersect

Halow agan-agan....
Ketemu lagi sama ane, mulai mau posting lagi di SolidWorks 2013. Ane punya fitur yg sangat ane sukai di SW 2013 yaitu fitur intersect.
Dengan fitur ini pekerjaan yg dulunya memerlukan langkah yg sangat banyak, bisa 3 atau lima langkah dengan teknik surfacing untuk mendapatkan suatu bentukan yg kita inginkan...kini di SolidWorks 2013 agan tidak perlu repot2 main surfacing, copy face knit dsb,,,cukup dengan satu langkah yaitu fitur intersect.
Sebagai contoh ane punya bentukan core dan cavity gan....
Ane pengen bentukan product dari core cavity ini, dulu ... ane gunakan copy face knit thicken dsb.... cukup repot juga sebelum ada fitur intersect di SolidWorks 2013.

Langkahnya sebagai berikut gan :

1. Posisikan core dan cavity dalam kondisi menutup. Bisa dengan suppress move/copy
2. Insert -> Feature -> Intersect
3. Pilih body core cavity
4. Pilih Region nya
(lihat screen shoot nya gan...)

dan beginilah penampakannya setelah agan klik OK .... >>>

Selamat Mencoba gan...sampai ketemu di tutorial selanjutnya >>>>>
